1、材料：PVC管、不銹鋼板、砂漿、細石混凝土、粘結劑、油漆。

　　2、工具：鋼卷尺、墨斗、線繩、鋼鋸、切割機。

　　3、工序：形式確定(不銹鋼 或PVC等) → 彈線定位 → 導流槽安裝 → 粉色刷漆

　　4、工藝方法：

　　基礎導流槽可做成Φ50～80PVC圓弧形或不銹鋼梯形。

　　PVC圓弧形導流槽宜沿基礎根部四周設置，不銹鋼導流槽離基礎根部尺寸為100～150mm。PVC圓弧形導流槽設置應在混凝土地面施工時設備基礎根部留出100~150mm寬度，細石混凝土墊層找坡，PVC管根據坡度埋設，用砂漿粘結，邊緣整齊，排水通暢。

　　不銹鋼導流槽設置，混凝土地面施工時應在距基礎根部100～150mm處留80mm寬70mm深混凝土槽，不銹鋼導流槽加工深度應根據排水坡度要求加工，宜為50～70mm，用粘結劑粘結固定，相鄰基礎間可考慮共用。

　　成排設備基礎周邊導流槽中心距設備基礎距離、形式、坡度應一致，轉角處45°拼接。

　　導流槽邊緣與地面應交接平整嚴密槽內刷黃色或者其他色油漆。

　　5、控制要點： 粘結牢固、排水坡度、形狀。

　　6、質量要求：導流槽固定牢固、坡度明顯、邊緣清晰、順直。

　　7、做法詳圖：

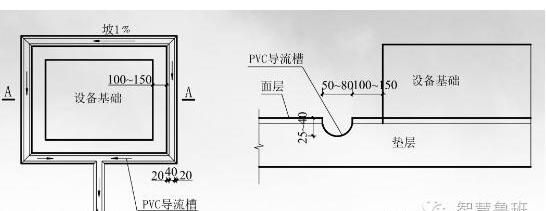

　　PVC導流槽做法

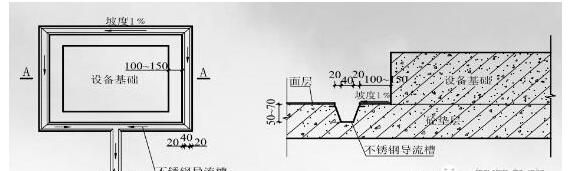

　　不銹鋼導流槽做法

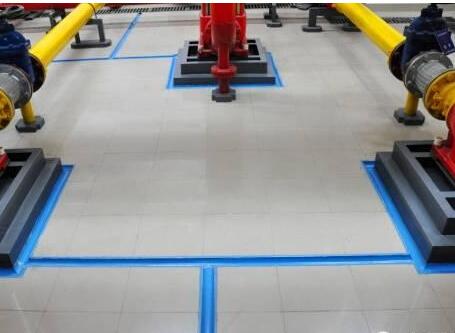

　　導流槽實例圖
